TLN

La tangentielle nord enfin en service

Mise en service pluvieuse, mise en service heureuse ?

Alors que les regards sont focalisés sur l'ouverture des deux nouvelles lignes à grande vitesse vers Rennes et Bordeaux, une autre mise en service a lieu aujourd'hui. La première section de la tangentielle nord, entre Epinay sur Seine et Le Bourget, se paie même le luxe de leur griller la priorité, pour une journée.

Villetaneuse - 1er juillet 2017 - Croisement de deux rames de T11 à l'approche de la station Université de Villetaneuse. On aperçoit en bas de la photo un signal du block tram, ici en position fermée juste après le passage de la rame pour Epinay. Comme les trains, on roule à gauche sur T11. © E. Fouvreaux

Evidemment, la nouvelle ligne T11 d'Ile de France fait un peu moins rêver que ces LGV qui fleurent bon les vacances, la dune du Pyla, les plages de Biarritz, la côte de granit rose ou le golfe du Morbihan. La nouvelle rocade au coeur de la banlieue nord est assurément plus laborieuse, au sens où elle intéresse d'abord ceux qui vont travailler, étudier ou ceux qui cherchent un emploi, ce qui en fait un maillon essentiel au réseau de transports en commun d'Ile de France, qui crève de ce retard abyssal dans le développement des rocades.

La mise en service de T11 mérite une mise en lumière médiatique au moins aussi importante que les deux LGV. On se passera d'inauguration fastueuse en présence du Président de la République et d'une partie du conseil des ministres, pourvu qu'elle apporte satisfaction aux habitants de la banlieue nord. 60 000 voyageurs par jour sont annoncés à la mise en service.

Un tram express, vraiment express

La desserte de T11 propose un passage en semaine toutes les 5 minutes à l'heure de pointe et toutes les 10 minutes en journée. Le samedi, la fréquence est de 10 minutes le matin et 7 min 30 l'après-midi. Le dimanche, l'intervalle est de 12 à 15 minutes le matin et de 10 minutes l'après-midi. Le service est assuré par les 15 nouvelles rames Dualis d'Alstom, qui font leur entrée en Ile de France après des débuts laborieux sur Nantes - Clisson, Nantes - Châteaubriant et sur l'ouest lyonnais.

La ligne est exploitée avec un "block tram" simplifié sur lequel nous reviendrons ultérieurement. Circulant jusqu'à 100 km/h, la vitesse moyenne du service est de 44 km/h : c'est assurément un tram express, profitant des accélérations franches du Dualis. En revanche, l'approche des stations se fait à 30 km/h : on se demande pourquoi ! T11 roule à gauche alors que T4 roule à droite : cohérence où es-tu ?

Le trajet ne dure que 15 minutes, soit un gain de temps absolument considérable puisqu'il faut aujourd'hui au moins 50 minutes pour relier ces deux gares. La combinaison la plus rapide propose de prendre successivement le tramway T8 jusqu'à la gare de Saint Denis, la ligne H ou le RER D jusqu'à la gare du Nord pour récupérer le RER B. Passer de 50 à 15 minutes, les conditions sont en principe réunies pour un succès, d'autant que T11 propose une belle brochette de correspondances :

• RER B au Bourget
• RER C à Epinay sur Seine
• RER D à Pierrefitte-Stains
• Transilien H à Epinay-Villetaneuse
• T8 à Epinay sur Seine et Villetaneuse Université

Epinay sur Seine - 1er juillet 2017 - L'équipement des stations de T11 est calqué sur les gares franciliennes. On notera les repères d'arrêt jaune pour les conducteurs et rouge pour les voyageurs indiquant la position des portes. Les abris sont de faible dimension et l'ambiance quelque peu austère. © J.J. Socrate

Epinay sur Seine - 1er juillet 2017 - L'équipement des stations de T11 est calqué sur les gares franciliennes. On notera les repères d'arrêt jaune pour les conducteurs et rouge pour les voyageurs indiquant la position des portes. © J.J. Socrate

A bord, l'ambiance est plutôt réussie, reconduisant les tissus apparus sur le Francilien. Le siège est de type urbain, moins confortable - encore ! - que celui des Dualis de Nantes et Lyon. Des écrans affichent le plan dynamique de la ligne et la durée du trajet jusqu'aux différentes stations ainsi que les correspondances.

En gare, les conditions d'accueil sont assez contrastées : des bâtiments légers ont été érigés en structure métallique avec habillage de verre, d'inox ou de bois, accueillant guichets, automates de vente et lignes de contrôle. Au Bourget, un nouveau bâtiment fait la jonction avec le RER B. A Pierrefitte-Stains en revanche, la correspondance est assez longue par un cheminement à l'air libre.

A quai, pas de différence réelle avec une gare classique hormis la longueur (prévue pour des UM3) et la hauteur des quais (320 mm). Les abris sont  chichement dimensionnés (prévoyez votre parapluie). Les rames déploient leur comble-lacune, ce qui est pour le moins saugrenu puisque les voies empruntées sont dédiées au tram-train, ce qui aurait permis d'approcher les quais, par exemple avec un nez de quai fusible en caoutchouc, avec un gain potentiel de 8 secondes par arrêt.

Des zones d'ombre

• le retard colossal accumulé puisqu'il était prévu d'ouvrir en 2014 la section ouverte aujourd'hui et la totalité de la ligne Sartrouville - Noisy le Sec cette année : on ne parle plus que de 2027 !
• le surcoût lui aussi colossal : le projet avait été estimé initialement à 335 M€, avant d'être réévalué à 491 M€ pour la seule phase Epinay - Le Bourget et à plus de 1 MM€ pour la totalité de la ligne : à 44,6 M€ / km pour la première phase de 11 km et 36 M€ / km pour le projet complet, c'est quand même très cher pour un tramway !
• le matériel roulant présente un coût à la place digne du Translohr (et ce n'est pas une référence) : à environ 5 M€ pour 250 places, soit 20 000 € la place, on est à plus de 2 fois le coût d'un tramway classique ;
• on peut être circonspect sur l'adéquation du Dualis aux forts trafics : 60 000 voyageurs annoncés sur T11 dans sa première configuration, c'est 7 fois plus que sur l'Ouest Lyonnais. Ne disposant que de 4 portes de 1,30 m par face, le Dualis n'est pas vraiment adapté à une exploitation urbaine dense : sa performance d'échange est 40% inférieure à celle d'un tramway urbain.

Enfin, T11 devra apporter la preuve que la SNCF a tiré les leçons de l'exploitation aléatoire de T4. La création de Transkeo, filiale à 51% de Keolis et à 49% de Transilien, sera donc jugée sur pièces. Bon vent à T11 !

Notre dossier sur la tangentielle nord a été mis à jour.

T11 : rendez-vous le 1er juillet

C'est donc le 1er juillet prochain que la Tangentielle Nord, désormais baptisée T11 Express, sera mise en service entre Epinay sur Seine et Le Bourget. Après la réouverture fantômatique de la Grande Ceinture entre Saint Germain en Laye et Noisy le Roi, intervenue en 2004, c'est la deuxième réactivation au trafic voyageurs de la rocade francilienne, si on met à part la partie sud utilisée par le RER C, et qui a elle aussi - du moins pour partie - vocation à être convertie en tram-train.

La ligne T11 sera donc en correspondance dès sa mise en service avec les RER B (Le Bourget), C (Epinay sur Seine) et D (Pierrefitte-Stains), mais aussi avec la ligne H du réseau Transilien (Epinay-Villetaneuse) et le tramway T8 (Université de Villetaneuse). En outre, deux stations seront ouvertes à Stains La Ceriseraie et Dugny - La Courneuve. Ce maillage devrait donc fortement améliorer les déplacements au sein de la banlieue Nord, par exemple en évitant le transit par Paris pour rejoindre le RER B à destination des zones d'emplois d'Aulnay et de Roissy.

En attendant, la marche à blanc va prochainement débuter pour former le personnel à la conduite et à l'exploitation de la ligne. Dans un premier temps, le service prévu proposera une rame toutes les 5 minutes en pointe et toutes les 10 minutes en journée. Les 11 km séparant Epinay du Bourget seront reliés en 15 minutes, soit à une vitesse moyenne de 44 km/h.

Le coût de cette première étape de la Tangentielle Nord s'élève à 610 M€ (valeur 2006), financés à 49% par la Région, 28% par l'Etat, 20% par la SNCF, les Départements de Seine-Saint-Denis (2%) et du Val d'Oise (1%). Le STIF a financé pour sa part l'acquisition de 15 éléments Dualis de 42 m au gabarit 2,65 m offrant 250 places.

Quant aux prolongements, désormais, le STIF envisage une réalisation de la section Est entre Le Bourget et Noisy le Sec en 2024 et pas avant 2027 pour la section Ouest jusqu'à Sartrouville. Sur cette dernière, il paraît souhaitable d'accélérer la création du maillage avec le réseau Saint Lazare, par exemple au moyen d'un "sous-phasage" entre Epinay et Argenteuil (ou Val d'Argenteuil) afin de proposer une correspondance avec la ligne J (groupe IV vers Ermont Eaubonne, groupe VI vers Conflans, Pontoise et Mantes).

T11 : les essais du Dualis sur la tangentielle nord

Voici - mieux vaut tard que jamais - venu le temps des essais de la première section de la tangentielle nord, qui s'appellera T11, en vue de l'homologation de l'infrastructure nouvelle et du Dualis version Ile de France dont voici le cliché officiel. Pour les voyageurs, il faudra attendre encore un an avant de pouvoir emprunter le premier maillon de cette rocade nord entre Epinay-Villetaneuse et Le Bourget.

Tangentielles : les numéros attribués

Pour une fois, la simplicité a prévalu. Les tangentielles nord, sud et ouest sont désormais numérotées dans la continuité des lignes de tramway existantes, qui intègrent déjà le tram-train T4 : T11 au nord, T12 au sud, T13 à l'ouest.

Reste cependant à concrétiser ces projets : la ligne T11 ouvrira l'année prochaine entre Epinay-Villetaneuse et Le Bourget. Les extensions au-delà restent conditionnées à la conclusion du financement, tout comme T12 et T13.

Tangentielle nord : la phase 1 sous tension

On n'y croyait plus ! La tangentielle nord devait être mise en service en 2014 et n'en finit pas d'accumuler les retards et les surcoûts. Mais la mise sous tension de la section Epinay-Villetaneuse - Le Bourget est un signal fort : les travaux d'infrastructures ferroviaires sont - quasiment - terminés et les essais vont pouvoir débuter au mois de juillet prochain. La mise sous tension de la caténaire permet, en principe, d'éviter que certains malfaisants ne s'approprient le cuivre fraichement installé : avec une tension de 25 000 V, les risques de vol sont réduits, mais pas totalement supprimés malheureusement.

L'arrivée prochaine des premiers Dualis commandés par le STIF va permettre de roder la ligne et d'obtenir son homologation afin de débuter le service commercial en principe en décembre 2017. Transilien attend 60 000 voyageurs par jour sur cette première section de 11 km reliant les lignes B, C, D, et H du réseau ferroviaire et le tramway T8.

Quant aux extensions depuis Epinay à Sartrouville et du Bourget à Noisy le Sec, leur coût s'est envolé à un milliard d'euros, entraînant un quadruplement de la facture du projet TLN. Leur réalisation semble encore très hypothétique. On peut cependant considérer que le prolongement à Noisy le Sec a des chances d'être concrétisé étant donné qu'il assurera la jonction avec l'atelier de maintenance (et le RER E). En revanche à l'ouest, atteindre Argenteuil serait déjà un grand pas, offrant une correspondance avec la ligne J (dessertes de Pontoise, Conflans et Ermont). Au-delà, le volet foncier sur Sartrouville complique assez sérieusement le projet.

Si les modalités de création de cette nouvelle ligne de rocade, sur une plateforme mitoyenne mais indépendante de la Grande Ceinture, constitue assurément un choix pertinent afin de proposer un service à haute fréquence, l'adoption du tram-train s'avère nettement plus contestable. Le gabarit plus réduit (2,65 m) est certes positif pour rester dans les emprises au maximum et limiter les besoins fonciers, mais le caractère hybride du matériel est d'une utilité contestable : l'aptitude à circuler sur le RFN n'est justifié finalement que par le phasage du projet lui-même lié aux surcoûts du choix du tram-train.

Bref, une solution type tramway urbain alimenté en 750 V, en signalisation tramway, sous réglementation STRMTG, aurait probablement coûté moins cher, avec moins de retard et avec au moins une étape de phasage en moins.

Mais il fallait que la SNCF montre qu'elle savait elle aussi être opérateur urbain.

CPER Ile de France : le compte n'y est pas

Adopté mi-février, le Contrat de Plan Etat-Région 2015-2020 programme 7,5 MM€ d'investissements dans le domaine des transports en commun tous modes confondus. La négociation fut serrée, tendue et au final, le compromis trouvé suscite déjà critiques - comment n'en serait-il pas autrement dans une année d'élections locales - et il faut bien admettre que le programme souffre d'un manque de lucidité typique des contractualisations favorisant la tactique électorale au détriment de la cohérence de l'action publique.

Au chapitre "modernisation du réseau existant", figurent 3,135 MM€ fléchés vers :

• les schémas directeurs des RER A, B, C et D avec 1,074 MM€, incluant toujours la réalisation du barreau de Gonesse quand bien même son bilan socio-économique est négatif !
• les schémas de secteur du réseau Transilien (notamment Est, Saint Lazare et Montparnasse) avec 90 M€,
• la modernisation des gares RER avec 221 M€,
• le prolongement du RER E à l'ouest, projet phare pour le groupe SNCF, mais qui n'est financé qu'à hauteur de 1,75 MM€ soit la moitié du coût réel du projet. Face à cette situation, la SNCF a proposé d'avancer la trésorerie aux financeurs, bref de faire de la dette, pour maintenir le cap d'EOLE, faute de quoi, le projet aurait été en très fâcheuse posture...

On s'étonnera d'ailleurs de voir EOLE dans le seul chapitre de modernisation du réseau car si le prolongement du RER E à Mantes la Jolie couvre bien une bonne partie du renouvellement de l'infrastructure de l'axe Paris - Mantes, le tunnel Haussmann - Nanterre constitue évidemment un investissement de développement.

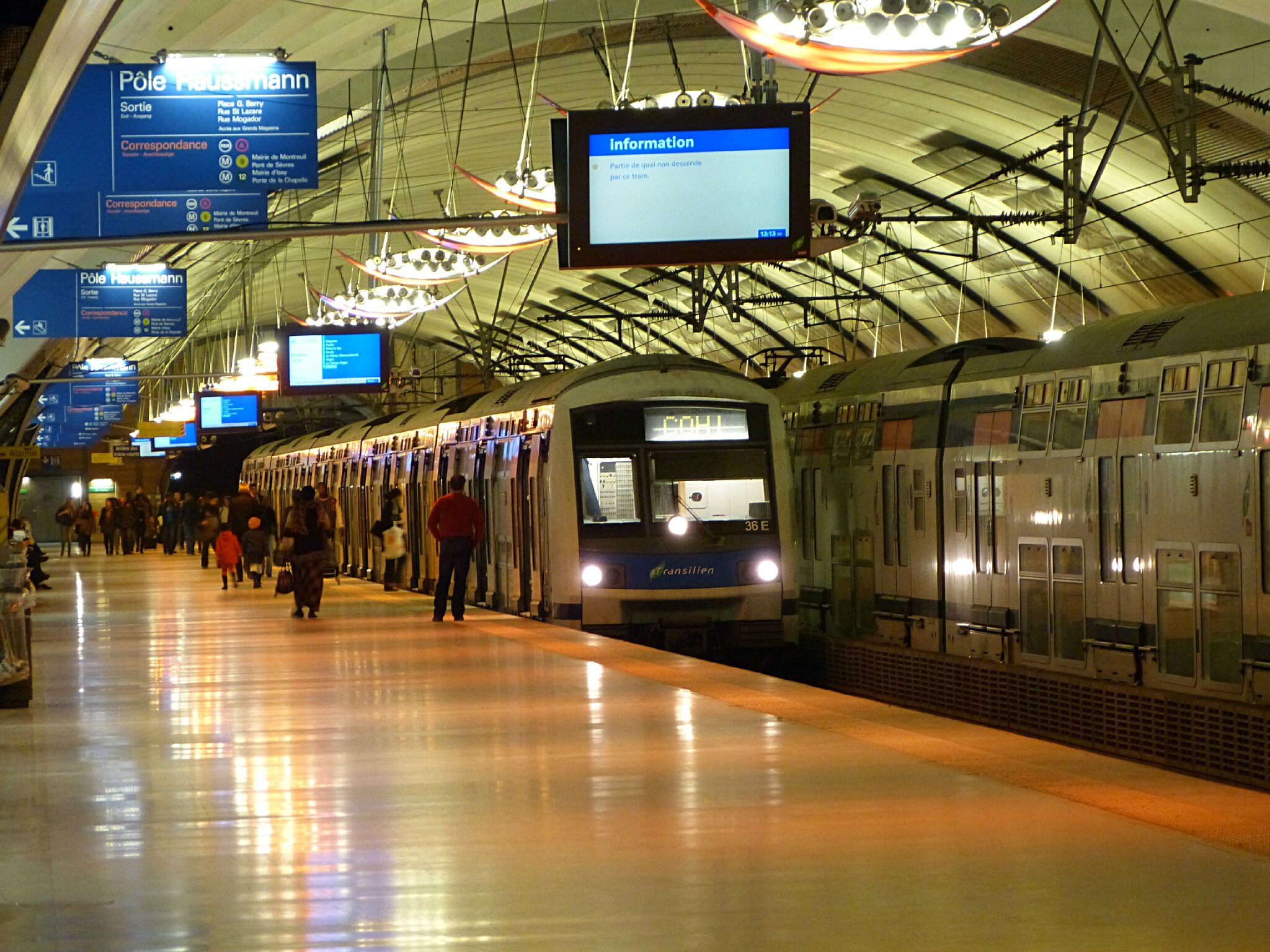

Haussmann Saint Lazare - 4 avril 2012 - En 2020, les trains du RER E ne devraient plus faire terminus à Haussmann Saint Lazare : ils rejoindront Nanterre La Folie en desservant les nouvelles gares de la Porte Maillot et de La Défense. Objectif : délester le RER A et accessoirement le RER B en offrant une liaison directe Gare du Nord - La Défense. © transportparis

Au chapitre "développement du réseau", figurent 3,875 MM€ avec :

• 475 M€ pour le tram-train Versailles - Massy - Evry,
• 284 M€ pour la tangentielle ouest, alors même que le tracé est en cours de réexamen en profondeur avec la décision de passer dans le centre de Poissy,
• 142 M€ pour l'antenne de T4 de Gargan à l'hôpital de Montfermeil,
• 900 M€ pour le prolongement de la ligne 11 du Métro de la mairie des Lilas à Rosny Bois Perrier qui constitue la deuxième opération majeure de ce CPER,
• 400 M€ pour l'extension de T1 de Noisy le Sec à Val de Fontenay,
• 152 M€ pour l'extension de T1 de Gennevilliers à Colombes,
• 265 M€ pour l'extension de T3 de la porte de La Chapelle à la porte d'Asnières,
• 200 M€ pour la seconde phade de T7 qui l'emmènera à la gare de Juvisy,
• 256 M€ pour la création de T9 Porte de Choisy - Orly ville
• 194 M€ pour la création de T10 Croix de Berny - Clamart place du Garde
• 420 M€ regroupant les contributions en faveur de la création des lignes TZen et autres sites propres pour autobus,
• 65 M€ de contribution du CPER au titre de l'aménagement de voies réservées aux bus sur les voies rapides et autoroutes d'Ile de France, sachant que cette opération bénéficie également de crédits spécifiques de l'Etat,
• 119 M€ pour l'aménagement des grands pôles d'échanges comme Saint Denis, Marne la Vallée Chessy...

Pyrénées - Ligne 11 - 14 septembre 2012 - Programmé depuis 1927, le prolongement de la ligne 11 au-delà des Lilas connaît donc déjà un certain retard. L'amélioration des dessertes de l'est parisien est une priorité du CPER et l'arrivée de la ligne 11 à Rosny sous Bois constituera l'opération phare pour le réseau Métro existant. En complément, les MP14 remplaceront les MP59 désormais quinquagénaires ! © transportparis

Une troisième enveloppe de 176 M€ est destinée aux interconnexions entre la ligne 15 du Grand Paris Express et les réseaux existants, budget dont on sait qu'il est notoirement insuffisant compte tenu du coût réel de l'aménagement des correspondances dans les gares et stations de métro concernées, mais aussi avec la création de la fameuse gare "Trois Communes" Bry / Villiers sur Marne / Champigny sur le RER E et dont le coût promet assurément d'exploser à elle seule cette enveloppe.

Enfin, 330M€ sont réservés pour l'ensemble des projets au titre d'études, d'acquisitions foncières et de provisions pour travaux liés pour partie au tuilage avec les autres contractualisations sur les projets.

Par ailleurs, le ferroviaire bénéficie de 250 M€ de crédits supplémentaires au titre des grands projets interrégionaux :

• 30 M€ pour les études de rénovation de la gare de Lyon et surtout la recomposition du plan de voies entre Paris et Villeneuve Saint Georges,
• 8 M€ pour l'achèvement des études de la liaison Creil - Roissy,
• 12 M€ pour les études relatives à l'interconnexion sud TGV et au POCL,
• 50 M€ pour l'électrification de Gretz à Troyes et Provins (en dépit d'un bilan socio-économique au mieux nul mais plutôt négatif),
• 150 M€ pour les aménagements de la Grande Ceinture entre Massy et Valenton destinés à donner de la fluidité et de la régularité non seulement aux TGV Intersecteurs mais aussi et surtout au RER C qui pourrait bénéficier d'une desserte au quart d'heure jusqu'à Massy (alors qu'aujourd'hui, la mission Z5 n'envoie qu'un train toutes les 30 min au-delà de Pont de Rungis),
• 33,9 M€ au titre de la 1ère phase de LNPN entre Paris et Mantes la Jolie, incluant les réservations prises par EOLE pour la 4ème voie entre Epône et Mantes.

En conclusion, si les projets de tramway et de métro s'en sortent relativement bien, le ferroviaire est quelque peu malmené à la fois par le manque de ressources et l'absence de véritable hiérarchisation. On peut s'interroger sur la pertinence du maintien d'opérations telles le barreau de Gonesse (300 M€ à lui seul), l'électrification Paris - Troyes. Le devenir de la tangentielle ouest reste incertain car avec la décision de passer dans Poissy prise par le Département des Yvelines et la Ville de Poissy, il est peut-être temps de s'interroger sur les vrais besoins de transport (voir notre dossier TGO).

On notera aussi que le CPER passe sous silence les extensions de la tangentielle nord à Noisy le Sec et Sartrouville, repoussées au-delà de 2020.

15 Dualis pour le Tram Express Nord

Ne l'appelez plus Tangentielle Nord (TLN) mais Tram Express Nord. La nouvelle appellation désormais officielle de la rocade installée sur une extension des emprises de la Grande Ceinture entre Sartrouville et Noisy le Sec s'appelle désormais Tram Express Nor.

Le STIF a donc décidé le 5 juin dernier d'autoriser la SNCF à commander 15 rames Dualis longues de 42 m et larges de 2,65 m pour l'exploitation de la première phase de cette rocade, entre Epinay et Le Bourget. Ces rames sont prélevées sur le marché du "tram-train nouvelle génération" attribué à Alstom et portant sur 200 rames dont seulement 39 ont été commandées, par les Régions Pays de la Loire (Nantes - Clisson et Nantes - Châteaubriant) et Rhône-Alpes (Ouest Lyonnais). Elles offriront 251 places dont 102 assises et proposeront 4 portes de 1,30 m par face. La mise en service est prévue à l'été 2017, soit avec 2 ans et demi de retard par rapport aux prévisions qui tablaient sur une livraison de cette première phase en décembre 2014.

Le coût de cette acquisition atteint 88 M€, soit 5,86 M€ : on est loin de l'annonce de 2006 avec une rame à 3,14 M€. Il est vrai qu'entre temps, l'inflation et la rupture de la chaîne de production ont contribué à renchérir le coût de ce matériel, de même que les spécifications particulières demandées par Transilien, notamment sur la vidéo-protection et le traitement anti-vandalisme. Il n'en reste pas moins qu'à 23 373 € la place offerte, les rames se hissent en 2ème position au hit-parade des matériels les plus chers à la place offerte, entre les Translohr du T5 et du T6 : une référence peu flatteuse, mais qui illustre la situation du tram-train en France, sur lequel on a fondé beaucoup - trop ? - d'espoirs vite dissipés avec les réalités franco-françaises qui a fait du tram-train "made in France" une addition de contraintes oubliant d'additionner les avantages.

On notera par exemple que les rames du Tram Express Nord ne comprendront que 4 doubles portes par face, soit 8 flux de voyageurs, pour une longueur équivalente aux rames Citadis du T3 qui disposent de 6 portes doubles et 2 simples, soit 14 flux. Les temps de stationnement, donnée capitale pour la performance de l'exploitation en Ile de France, en pâtiront inéluctablement.

Les rocades ferroviaires en Ile de France

transportparis vous propose une série de dossiers consacrés aux rocades ferroviaires en Ile de France. Alors que la première phase de la tangentielle nord est en construction, que les études se poursuivent sur la tangentielle ouest et la liaison Versailles - Massy - Evry, commençons par un retour en arrière sur la genèse de ces projets au travers de la construction de la Grande Ceinture puis du premier projet de revalorisation de cette ligne, dont la majorité du parcours fut privé de dessertes voyageurs dès 1939, au travers du projet Lutèce.

Les trois dossiers consacrés aux trois lignes réactivant la Grande Ceinture sont également en ligne :

• Tangentielle Nord
• Tangentielle Ouest
• Tram-train Versailles - Massy - Evry

A vos commentaires !

Massy - Evry a obtenu sa DUP

Le 22 août dernier, le projet de tram-train Massy - Evry a été déclaré d'utilité publique. L'adaptation de la section Massy - Petit Vaux de l'actuelle branche du RER C et la construction d'une ligne de tramway rapide entre Epinay sur Orge et Evry va donc pouvoir entrer en phase de réalisation. La mise en service est attendue au mieux pour 2018.

Toutefois, si le volet infrastructures semble donc engagé, le sujet du matériel roulant reste en suspens. Le STIF ne donnerait pas suite aux options sur le marché Dualis et la SNCF proposerait un nouvel appel d'offres. Il est vrai que le Dualis en circulation sur Nantes - Clisson, l'Ouest Lyonnais et en février prochain sur Nantes - Châteaubriant, suscite quelques griefs...

Compte tenu des délais de conception, production, homologation et fiabilisation, il ne faudrait donc pas trop tarder : la situation est également critique pour la Tangentielle Nord, puisque les travaux sont en cours pour une livraison Epinay - Le Bourget en 2016, mais toujours sans commande de matériel roulant.

Orly - Sucy : le Val de Marne pense à la Grande Ceinture
